產品型號：ZAZN
公稱通徑：DN20~300mm
公稱壓力：PN1.6~6.4MPa
工作溫度：-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
主要材質：WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
適用介質：液體、氣體、蒸汽等
法蘭尺寸：符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準
產品概述
電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成，雙座雙導向式結構，閥芯在位移過程中穩定可靠，閥體內有兩個閥座和兩個柱塞形閥芯，流體介質通過上下閥芯閥座流出，具有流量大、允許壓差大、不平衡力小，是一種平衡式結構雙座閥，適用于不是很清潔的介質和泄漏量要求不嚴格的場合。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

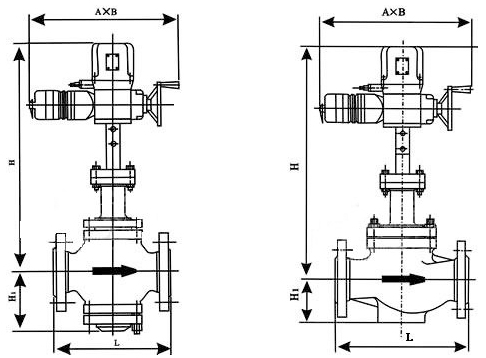

主要外形連接尺寸
|
公稱通徑
DN |
A×B
|
L
|
H
|
H1
|
||||
|
ZAZN雙座
|
||||||||
|
PN1.6
|
PN4.0
|
PN6.4
|
普通型
|
熱片型
|
ZAZP
|
ZAZN
|
||
|
20
|
230×460
|
180
|
185
|
190
|
/
|
/
|
91
|
/
|
|
25
|
185
|
190
|
205
|
670
|
820
|
112
|
104
|
|
|
32
|
200
|
210
|
220
|
673
|
823
|
118
|
107
|
|
|
40
|
220
|
230
|
240
|
693
|
843
|
129
|
126
|
|
|
50
|
250
|
255
|
265
|
698
|
848
|
144
|
131
|
|
|
65
|
230×530
|
275
|
285
|
295
|
799
|
959
|
175
|
175
|
|
80
|
305
|
310
|
325
|
809
|
969
|
191
|
190
|
|
|
100
|
350
|
355
|
370
|
821
|
981
|
195
|
202
|
|
|
125
|
260×630
|
410
|
425
|
440
|
872
|
1087
|
243
|
250
|
|
150
|
450
|
460
|
475
|
882
|
1097
|
251
|
260
|
|
|
200
|
550
|
560
|
570
|
924
|
1139
|
290
|
302
|
|
|
250
|
670
|
690
|
750
|
1156
|
1368
|
380
|
422
|
|
|
300
|
740
|
785
|
815
|
1215
|
1427
|
435
|
484
|
|
